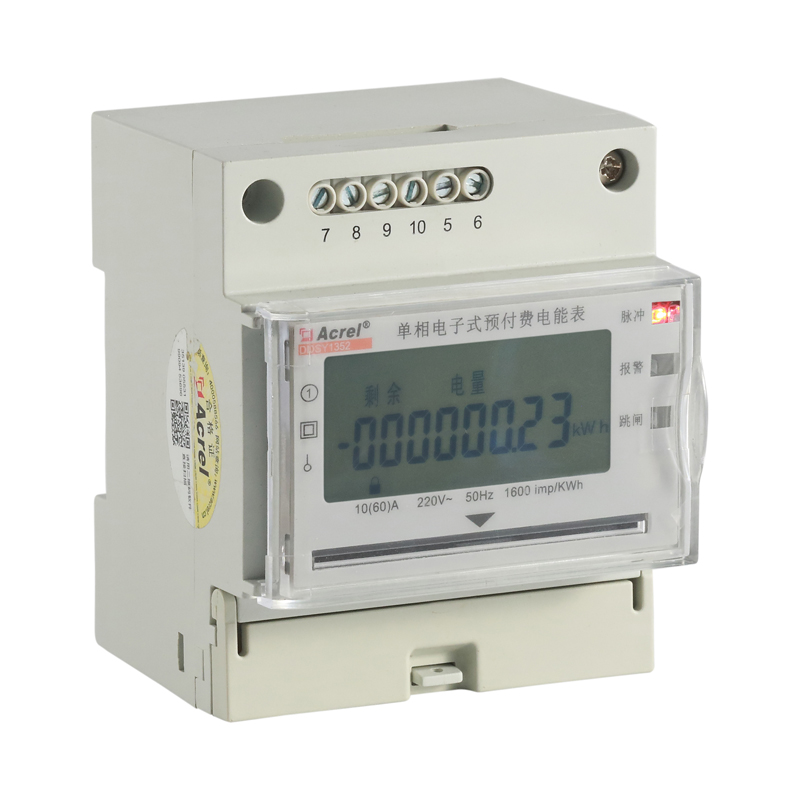

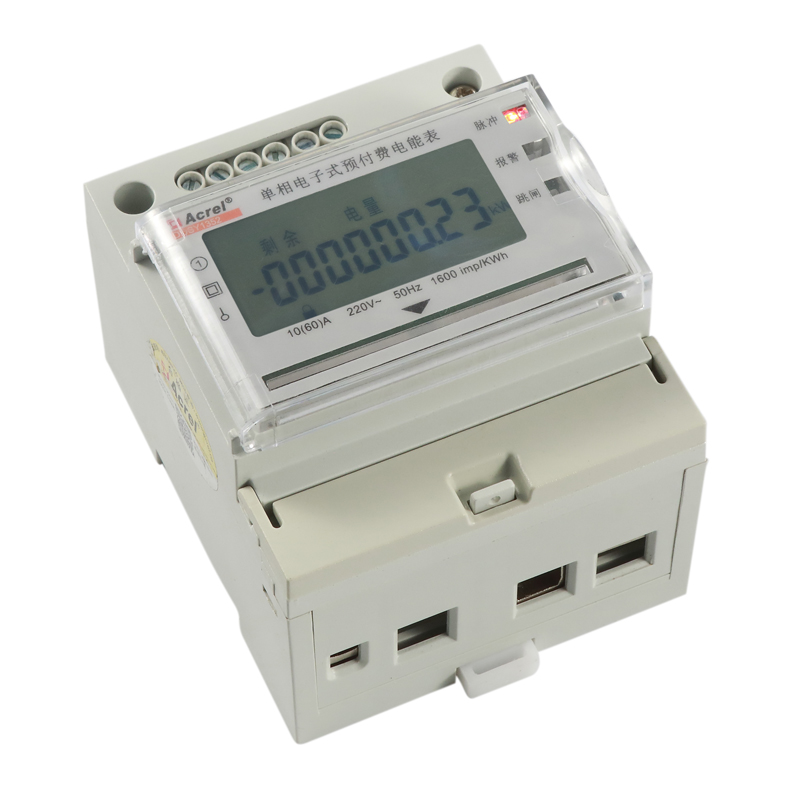

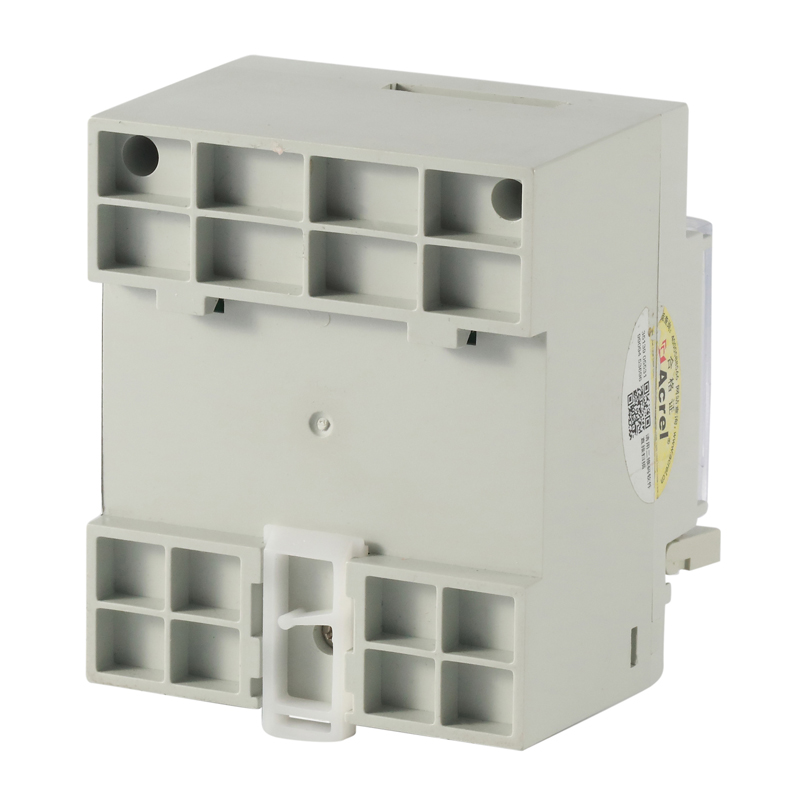

DDSY1352單相預付費電能表和DTSY1352三相預付費電能表是集計量與控制于一身的新型預付費電能表。支持射頻充值（或插卡充值）和遠程充值，具有預付費控制、時間控制、惡性負載控制等多種控制模式，內置100A大容量磁保持繼電器實現電表內部分合閘，也可提供無源干接點輸出控制外部斷路器實現跳閘功能。廣泛應用于商業廣場、居民宿舍以及高校宿舍的預付費用電管理。
性能指標符合 GB/T17215.321-2008 標準。是改革傳統用電體制，提高用電管理水平的理想計表。
產品符合企業標準 Q31/0114000129C039-2019《電子式預付費電能表企業標準》的要求。
說明：1、21 22為485接口；
2、17 18為有功脈沖端子，用于出廠脈沖檢測或客戶第三方認證使用
3、40 41為跳閘端子是一個干接點，在儀表型號-RF時，儀表不帶NK功能，需要外接斷路器或脫扣器使用。40號端子需引入一電壓信號（圖為L電壓），41接入斷路器或脫扣器的控制點上（實際接發以 脫扣器要求為主），并在電表上設置相應的輸出方式（設置方法參照設置說明）。
本地射頻充值系統-拓撲圖
遠程預付費系統-拓撲圖
